EENPUNTSDIAMANTEN
Eenpunts diamanten worden gebruikt voor het
dressen en profileren van keramische slijpschijven.
Kwaliteit 363 - met 3 slijppunten
Kwaliteit 453 - met 3 natuurlijke diamantpunten
Bärhausen produceert altijd met gecentreerd gezette diamanten in een gesinterde kop. Wij leveren alle schachtvormen..
MEERPUNTSVORMIG DRESSOIR
BD-serie: Dressers met gesinterde diamantkop
Gebruikt voor de diameter van de slijpschijf:
BD 110 250 x 20 tot 300 x 40 mm
BD 120 400 x 32 tot 500 x 40 mm
BD 130 600 x 80 tot 750 x 63 mm
BD 140 BD 140 900 x 63 tot 1250 x 80 mm
Positie van de diamantkop:
01 = recht
02 = 15° hoek
Toepassing voor slijpschijf korrel:
A = korrel 16 – 36
C = korrel 46 – 60
E = korrel 80 – 180
F = korrel 220 en fijner
Binding:
B1 = zeer hard, voor SIC-slijpschijven
B6 = Standaard, voor EK+NK wielen
Aanzet per gang:
Fijn slijpen = ca. 0,01 mm
Grof slijpen = ca. 0,02 mm
Bestelvoorbeeld:
BD 110 - 01 - E - B6, schacht 10 x 40 mm
Dressschijf - R1800
Hoofdtoepassingsgebied: rondslijpmachines met een schijfdiameter van 400 - 800 mm en een schijfbreedte tot 120 mm
R1800R serie: Op de dressschijf zijn er (diagonaal gerangschikt over een breedte van 10 mm) 20 rijen van elk 4/5 naalddiamanten. Op de twee vlakke zijden van de dressschijf zijn aan beide zijden 10 kogelkoppen gefreesd om deze vast te zetten met een pin op de houder.
De bevestiging gebeurt met behulp van een kogelkopschroef. Als er een rij naalddiamanten (4/5 stuks)op is, draait u de schroef los en draait u de dressschijf tot de pin in de volgende holte vastklikt en draait u de schroef weer vast. Nu is het gereedschap weer op zijn maximale prestatie.
Set van diamant:
3 karaat = 4 naalddiamanten per rij
5 karaat = 5 naalddiamanten per rij
DRESSGEREEDSCHAP MET CVD, PKD, MKD EN NAALDDIAMANTEN
PL serie:
Deze dresser is vooral geschikt voor het bewerken van de diameter van slijpschijven en voor rondslijpprofielen.
Toepassing:
Deze dresser moet haaks op de as van de slijpschijf worden gebruikt.
toevoer:
0,02 – 0,04 mm
PROFIELDIAMANTEN TYPE DIAFORM
Nauwkeurige snijgeometrie
Zeer nauwkeurige afgeronde radius
Diamantmaat (karaat): 0,33 / 0,5 / 0,75

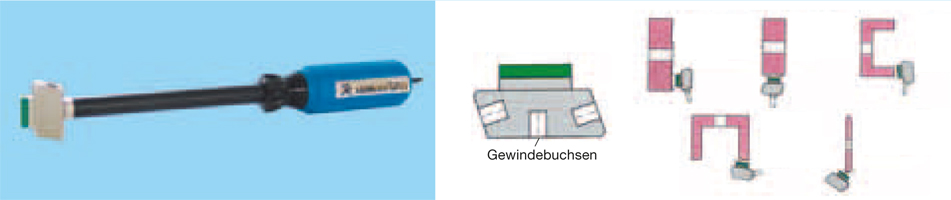

DIAMANTEN HANDDRESSER - TYPE 123
voor de bewerking van keramische slijpschijven
DIAMANT DRESSROLLEN
Diamantvormrollen & diamantprofielrollen zijn roterende dressgereedschapen voor het bewerken van conventionele keramische slijpschijven en keramisch gebonden CBN-slijpschijven.
Diamantprofielwals
Deze profielwals lijnt het gehele profiel uit op de slijpschijf in het toevoerproces. Deze profielwalsen worden voornamelijk gebruikt in de werkgebieden van de serieproductie, aangezien de lage bewerkingstijd en de lange levensduur resulteren in een hoge en efficiënte serieproductie.
Diamantvorm
De vormrol maakt gebruik van een CNC-besturing om de slijpschijf te voorzien van een willekeurig profiel. Ze kunnen worden gebruikt op alle gebieden van de slijptechnologie - van kleine series tot middelgrote series. Met deze procedure kunnen veranderingen in de vorm van de slijpschijf ook snel worden doorgevoerd. Alle soorten vormrollen zijn beschikbaar.
DRESS MACHINE BA-100 AND BAS-500
Dressmachine BA-100
Deze machine is ontworpen voor het bewerken van metalen, keramische en kunsthars gebonden diamant- en CBN-slijpschijven. De pneumatische aandrijving en de automatische centrifugaalrem zorgen voor een economische werking. De BA-100 wordt gebruikt voor het bewerken van slijpschijven op rondslijpmachines, vlakslijpmachines en gereedschapsslijpmachines.
Dressmachine BAS-500
Deze machine is ontworpen voor het bewerken van metalen, keramische en kunsthars gebonden diamant- en CBN-slijpschijven, evenals conventionele slijpschijven. De elektrische aandrijving en de optionele besturing bieden alle mogelijkheden van een roterende bewerking.

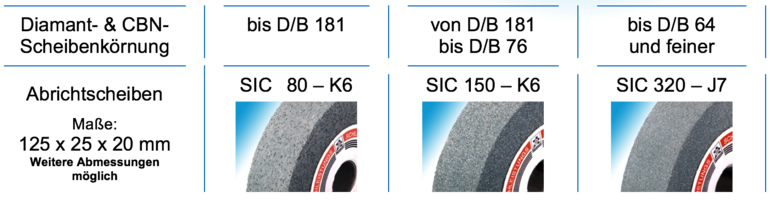

Keramische Dressschijven
Dresssticks
Leiste I 200 x 50 x 25 mm – 1C 120 L6 B
Leiste II 200 x 25 x 25 mm – 22A 320 H8 V16C
Leiste III 125 x 20 x 30 mm – 90C 320 H8 V16L
Leiste IV 100 x 15 x 25 mm – 22A 320 H8 V16L
Leiste V 100 x 15 x 25 mm – 90C 320 H8 V16L
